Sistem Penanaman Anchor Bolt pada Struktur Membrane

Fungsi Anchor Bolt pada Struktur Membrane

Anchor bolt atau baut angkur merupakan elemen pengikat yang menghubungkan struktur baja dengan fondasi beton. Pada kanopi membrane, anchor bolt biasanya berada pada area pedestal atau fondasi dan menjadi titik transfer gaya antara kolom baja dengan struktur beton.

Secara sederhana, alur transfer gaya dapat dipahami sebagai berikut:

Membrane → kabel/sambungan → struktur baja → base plate → anchor bolt → pedestal → fondasi → tanah.

Setiap bagian dalam rangkaian tersebut memiliki fungsi masing-masing. Jika satu komponen tidak dirancang sesuai kebutuhan, maka sistem secara keseluruhan dapat kehilangan kapasitas yang dibutuhkan.

Anchor bolt dapat menerima beberapa jenis gaya, antara lain gaya tarik, gaya geser, dan kombinasi gaya akibat perilaku struktur. Pada struktur membrane dengan kolom tinggi atau bentang besar, gaya angkat akibat angin juga menjadi perhatian penting.

Karena itu, detail anchor bolt tidak boleh ditentukan hanya berdasarkan kebiasaan proyek sebelumnya. Diameter baut, jumlah baut, panjang penyaluran, konfigurasi bolt group, posisi, dan detail sambungan harus mengikuti hasil desain struktur.

Mengapa Anchor Bolt pada Kanopi Membrane Harus Dihitung?

Struktur membrane memiliki karakteristik berbeda dari atap konvensional. Membrane bekerja dalam kondisi tarik dan bentuk geometrinya sangat memengaruhi distribusi gaya. Ketika tekanan angin bekerja pada permukaan membrane, gaya tersebut dapat diteruskan menjadi gaya horizontal maupun vertikal pada titik-titik tumpuan.

Selain beban mati, perencana struktur perlu mempertimbangkan kondisi pembebanan yang relevan dengan lokasi dan konfigurasi bangunan. Beban tersebut dapat meliputi berat sendiri struktur, beban membrane, beban instalasi yang relevan, tekanan atau hisapan angin, beban hujan, serta kondisi pembebanan lain yang dipersyaratkan dalam desain.

Oleh sebab itu, analisa anchor bolt kanopi membrane seharusnya menjadi bagian dari analisis struktur secara menyeluruh, bukan pekerjaan terpisah.

Untuk pembahasan lebih jauh mengenai elemen baja yang menopang membrane, Anda dapat membaca analisa kekuatan baja pada rangka canopy membrane.

Metode Penanaman Anchor Bolt pada Struktur Membrane

Secara umum terdapat dua pendekatan utama untuk sistem angkur pada struktur beton, yaitu cast-in-place anchor dan post-installed anchor. Pemilihan metode harus disesuaikan dengan kondisi proyek, desain struktur, karakteristik beton, akses pekerjaan, dan persyaratan kapasitas sambungan.

Untuk konstruksi baru dengan fondasi yang dirancang dari awal, cast-in-place sering menjadi pilihan yang sangat efektif karena konfigurasi anchor dapat dipersiapkan bersamaan dengan pekerjaan pembesian dan pengecoran. Sementara itu, post-installed anchor dapat digunakan pada kondisi tertentu, khususnya ketika berhubungan dengan struktur beton eksisting atau kebutuhan retrofit, dengan tetap memperhatikan perhitungan kapasitas dan prosedur pemasangan.

Cast-in-Place Anchor Bolt: Penanaman Sebelum Pengecoran

Metode cast-in-place dilakukan dengan menempatkan anchor bolt pada posisi yang telah ditentukan sebelum beton pedestal atau fondasi dicor. Baut kemudian menjadi bagian dari massa beton setelah proses pengecoran dan curing selesai.

Kelebihan utama metode ini adalah posisi baut dapat direncanakan sejak awal mengikuti detail base plate. Namun, keunggulan tersebut hanya dapat diperoleh jika pemasangan dilakukan dengan presisi.

Anchor bolt harus dipasang menggunakan sistem penahan atau template agar tidak berubah posisi ketika beton dituangkan dan dipadatkan. Pekerja juga harus memastikan bahwa tulangan tidak mengganggu posisi baut dan bahwa panjang penyaluran sesuai detail desain.

Metode ini sangat relevan untuk proyek baru seperti kanopi parkiran, fasilitas olahraga, area komersial, maupun struktur membrane bentang lebar yang membutuhkan sistem tumpuan terencana.

Post-Installed Anchor dan Chemical Anchor

Post-installed anchor dipasang setelah beton mengeras. Salah satu jenis yang banyak dikenal adalah chemical anchor, yaitu sistem angkur menggunakan bahan perekat struktural yang ditempatkan di dalam lubang bor sebelum batang angkur dimasukkan.

Metode ini dapat menjadi solusi pada struktur eksisting atau kondisi retrofit. Namun, kapasitas sambungan sangat bergantung pada diameter dan kedalaman lubang, kualitas beton, kebersihan lubang, jenis adhesive, kondisi lingkungan, serta prosedur pemasangan.

Lubang yang tidak dibersihkan dengan benar dapat mengurangi kualitas ikatan. Demikian pula pemasangan adhesive yang tidak sesuai prosedur dapat menyebabkan kapasitas sambungan tidak mencapai nilai yang direncanakan.

Karena itu, penggunaan chemical anchor pada struktur membrane tidak boleh hanya berdasarkan pengalaman tukang. Sistem tersebut harus dipilih dan dipasang berdasarkan spesifikasi produk serta desain engineer.

Pentingnya Template atau Mal Anchor Bolt

Salah satu penyebab masalah yang sering terjadi pada pemasangan struktur baja adalah posisi anchor bolt tidak sesuai dengan lubang base plate. Masalah ini dapat muncul akibat baut bergeser saat pengecoran, template berubah posisi, atau pengukuran dilakukan tanpa kontrol yang memadai.

Solusi yang umum digunakan pada pekerjaan profesional adalah membuat template anchor bolt. Template berfungsi sebagai alat bantu untuk mempertahankan jarak, pola, orientasi, dan posisi baut selama pekerjaan pengecoran.

Template dapat dibuat berdasarkan detail base plate pada shop drawing. Lubang pada template harus mengikuti bolt pattern secara akurat. Setelah template ditempatkan pada pedestal, posisi tersebut kemudian dikontrol terhadap centerline struktur.

Dengan metode ini, risiko terjadinya perbedaan antara posisi baut aktual dengan lubang pada base plate dapat dikurangi secara signifikan.

Akurasi Posisi dan Elevasi Anchor Bolt

Dalam konstruksi struktur membrane, presisi bukan hanya masalah estetika. Posisi anchor bolt berhubungan langsung dengan proses erection kolom dan penyetelan struktur.

Beberapa parameter yang perlu dikontrol meliputi:

• Jarak antar anchor bolt.
• Posisi bolt group terhadap centerline.
• Orientasi bolt group.
• Elevasi ujung anchor bolt.
• Vertikalitas batang baut.
• Kedalaman penanaman.
• Clearance terhadap tulangan.
• Kesesuaian dengan detail base plate.

Kontrol tersebut idealnya dilakukan sebelum pengecoran, selama pengecoran, dan setelah beton selesai dicor. Prinsipnya adalah melakukan pemeriksaan berlapis sehingga kesalahan dapat ditemukan ketika masih mudah diperbaiki.

Kedalaman Penanaman dan Kapasitas Anchor Bolt

Pertanyaan seperti “berapa panjang anchor bolt untuk kanopi membrane?” tidak memiliki satu jawaban yang berlaku untuk semua proyek. Kedalaman penanaman harus ditentukan berdasarkan desain sambungan dan kondisi beton.

Beberapa faktor yang dapat memengaruhinya antara lain diameter baut, mutu baja, mutu beton, konfigurasi bolt group, jarak antar baut, jarak terhadap tepi beton, gaya tarik, gaya geser, dan mekanisme kegagalan yang harus diperiksa.

Pada sambungan tarik, engineer perlu memastikan bukan hanya batang baut yang kuat. Beton di sekitar sistem angkur juga harus memiliki kapasitas yang memadai.

Dengan demikian, desain harus mempertimbangkan kemungkinan kegagalan pada baja maupun beton, termasuk mekanisme seperti kegagalan tarik baja, pull-out, concrete breakout, serta kegagalan lain yang relevan terhadap jenis anchor yang digunakan.

Pembahasan tentang kondisi tanah dan fondasi juga tidak dapat dipisahkan dari desain sistem angkur. Untuk referensi, Anda dapat membaca analisa tekanan tanah pada pondasi kanopi membrane.

Hubungan Anchor Bolt dengan Pedestal dan Beton

Anchor bolt yang kuat tidak akan memberikan sistem sambungan yang aman apabila beton pedestal tidak mampu menahan gaya yang diteruskan kepadanya.

Pedestal berfungsi sebagai elemen transisi antara kolom baja dan fondasi. Ukuran pedestal, mutu beton, tulangan, dimensi fondasi, serta konfigurasi anchor harus dirancang sebagai satu sistem.

Perhatian juga perlu diberikan terhadap jarak anchor bolt dari tepi beton. Jika baut terlalu dekat dengan tepi, kapasitas beton terhadap gaya tarik atau geser dapat terpengaruh.

Selain itu, posisi tulangan harus diperhatikan sejak tahap detailing. Anchor bolt tidak boleh dipasang secara sembarangan hanya karena ingin mengejar posisi base plate. Konflik antara anchor, tulangan, dan bekisting harus diselesaikan melalui koordinasi gambar kerja sebelum pengecoran.

Hubungan Anchor Bolt dengan Base Plate Struktur Baja

Setelah pedestal selesai dan struktur baja akan didirikan, anchor bolt menjadi titik sambungan dengan base plate. Base plate memiliki pola lubang yang harus sesuai dengan konfigurasi anchor.

Jika posisi baut terlalu jauh dari toleransi yang diizinkan, proses erection dapat mengalami kendala. Karena itu, pemeriksaan dimensi base plate sebaiknya dilakukan sebelum pekerjaan fondasi dan dibandingkan dengan template anchor.

Setelah kolom berdiri, posisi dan elevasi struktur dapat disetel menggunakan mur, shim, leveling system, atau metode lain yang sesuai dengan detail engineering. Setelah posisi tercapai, area di bawah base plate dapat diisi dengan material grout yang sesuai untuk menghasilkan transfer beban yang baik.

Pemilihan Material Anchor Bolt untuk Kanopi Membrane

Pemilihan anchor bolt tidak seharusnya hanya berdasarkan diameter. Kelas material, spesifikasi mekanis, perlindungan permukaan, lingkungan pemasangan, dan detail sambungan harus diperhatikan.

Dalam proyek struktur baja, engineer dapat menentukan spesifikasi baut berdasarkan kebutuhan kapasitas sambungan. Salah satu kelas baut yang umum digunakan dalam konstruksi baja adalah grade 8.8, tetapi penggunaan grade tertentu tetap harus mengikuti desain dan spesifikasi proyek.

Untuk lingkungan luar ruangan, perlindungan terhadap korosi juga penting. Sistem galvanisasi atau coating dapat dipertimbangkan sesuai kondisi lingkungan dan detail sambungan.

Komponen lain seperti nut, washer, plate washer, turnbuckle, dan fitting juga harus kompatibel dengan sistem sambungan. Jangan sampai baut memiliki spesifikasi tinggi tetapi komponen pendukungnya tidak sesuai.

Perlindungan Anchor Bolt terhadap Korosi

Struktur kanopi membrane pada umumnya berada di area luar ruangan sehingga mengalami paparan hujan, kelembapan, panas matahari, dan kontaminan lingkungan. Karena itu, perlindungan korosi anchor bolt perlu menjadi bagian dari desain durabilitas.

Beberapa pendekatan dapat digunakan sesuai kondisi proyek, seperti galvanisasi, protective coating, penggunaan material yang memiliki ketahanan korosi lebih tinggi, atau perlindungan tambahan pada area yang rentan terkena air.

Detail sambungan juga penting. Air yang terperangkap di area tertentu dapat meningkatkan risiko korosi. Karena itu, desain sebaiknya mempertimbangkan drainase, sealing, akses inspeksi, serta pemeliharaan berkala.

Umur struktur tidak hanya ditentukan oleh jenis membrane. Struktur baja, sambungan, fondasi, dan sistem angkur juga harus mendapatkan perhatian. Anda dapat mempelajari lebih lanjut melalui artikel faktor yang memengaruhi umur kanopi membrane.

Fungsi Non-Shrink Grout pada Base Plate

Setelah kolom baja berdiri, terdapat ruang tertentu antara bagian bawah base plate dengan permukaan pedestal. Area tersebut dapat membutuhkan material grout sesuai detail konstruksi.

Non-shrink grout digunakan pada kondisi tertentu untuk membantu menciptakan bidang kontak yang baik antara base plate dan pedestal. Tujuannya adalah membantu transfer beban secara merata sesuai desain sambungan.

Pekerjaan grout tidak boleh dilakukan hanya untuk menutup celah secara visual. Permukaan beton perlu dipersiapkan, material grout harus sesuai spesifikasi, dan prosedur pencampuran serta pemasangan harus mengikuti petunjuk teknis produk.

Quality Control Pemasangan Anchor Bolt

Quality control merupakan bagian penting dalam pemasangan anchor bolt struktur membrane. Pemeriksaan sebaiknya dilakukan menggunakan checklist sehingga setiap parameter dapat dicatat dan diverifikasi.

1. Pemeriksaan Sebelum Pengecoran

• Verifikasi diameter dan spesifikasi anchor bolt.
• Periksa jumlah dan konfigurasi baut.
• Pastikan template sesuai shop drawing.
• Periksa posisi centerline.
• Periksa kedalaman penanaman.
• Pastikan tulangan tidak mengganggu posisi anchor.
• Pastikan bekisting stabil.

2. Pemeriksaan Saat Pengecoran

Selama beton dituang dan dipadatkan, anchor bolt perlu dipantau agar tidak bergeser. Vibrator beton harus digunakan dengan metode yang benar sehingga pemadatan efektif tanpa menyebabkan perubahan posisi elemen yang telah dipasang.

3. Pemeriksaan Setelah Pengecoran

Setelah beton cukup mengeras, posisi anchor bolt dapat diperiksa kembali menggunakan alat ukur yang sesuai. Hasil pengukuran kemudian dibandingkan dengan shop drawing dan toleransi yang dipersyaratkan proyek.

Kesalahan Umum dalam Pemasangan Anchor Bolt Kanopi Membrane

Beberapa kesalahan dapat menyebabkan masalah serius pada tahap erection maupun saat struktur menerima beban.

Memasang Baut Tanpa Template

Pengukuran manual tanpa alat bantu dapat meningkatkan risiko perubahan posisi saat pengecoran.

Tidak Memeriksa Base Plate

Detail anchor harus dikonfirmasi terhadap dimensi aktual base plate. Jangan menunggu hingga kolom tiba di lokasi untuk mengetahui adanya perbedaan.

Mengabaikan Elevasi

Anchor bolt yang posisinya benar tetapi elevasinya tidak sesuai tetap dapat menyebabkan masalah pada sambungan.

Tidak Memperhitungkan Gaya Angkat

Kanopi membrane memiliki permukaan luas yang berinteraksi dengan angin. Sistem anchor harus diperiksa terhadap kondisi pembebanan yang relevan, bukan hanya berat struktur sendiri.

Menggunakan Chemical Anchor Tanpa Perhitungan

Chemical anchor bukan sekadar alternatif praktis. Kapasitasnya harus diperiksa berdasarkan kondisi beton, kedalaman penanaman, spesifikasi adhesive, diameter anchor, serta metode pemasangan.

Mengabaikan Korosi

Anchor bolt yang terpapar lingkungan agresif membutuhkan perlindungan yang sesuai agar performa sambungan tetap terjaga selama masa layanan.

Biaya Penanaman Anchor Bolt vs Risiko Kesalahan

Dalam perencanaan anggaran kanopi membrane, pekerjaan fondasi dan anchor bolt sering dianggap sebagai bagian kecil dibandingkan membrane dan struktur baja. Namun, nilai ekonomisnya tidak dapat dilihat hanya dari biaya material.

Kesalahan posisi anchor bolt setelah beton mengeras dapat menyebabkan pekerjaan tambahan seperti modifikasi base plate, pengeboran beton, penggunaan sistem post-installed anchor, pekerjaan perbaikan beton, atau bahkan pembongkaran sebagian elemen.

Semakin besar struktur membrane, semakin besar pula konsekuensi jika terjadi kesalahan pada sistem tumpuan. Karena itu, investasi pada template, pengukuran, inspeksi, dan engineering justru dapat membantu mengurangi risiko biaya tambahan.

Untuk mendapatkan gambaran mengenai faktor yang memengaruhi biaya keseluruhan proyek, Anda dapat melihat harga kanopi membrane terbaru dan estimasi biaya.

Standar Pengerjaan Anchor Bolt PT Prima Membrane Indonesia

PT Prima Membrane Indonesia memandang sistem anchor sebagai bagian integral dari keseluruhan struktur tensile membrane. Karena itu, pekerjaan tidak berhenti pada pemasangan membrane, tetapi dimulai dari pemahaman terhadap konsep desain, struktur baja, fondasi, sambungan, hingga proses tensioning.

Pendekatan engineering diperlukan agar setiap elemen memiliki hubungan yang jelas. Desain membrane menentukan gaya pada titik tumpuan. Gaya tersebut memengaruhi struktur baja dan base plate. Selanjutnya, gaya diteruskan melalui anchor bolt menuju pedestal, fondasi, dan tanah.

Untuk proyek dengan kebutuhan bentang lebar, area olahraga, komersial, rooftop, atau fasilitas publik, sistem tersebut harus direncanakan secara terkoordinasi.

Anda juga dapat melihat konsep desain dan penerapan struktur pada halaman arsitektur tensile membrane untuk bangunan modern.

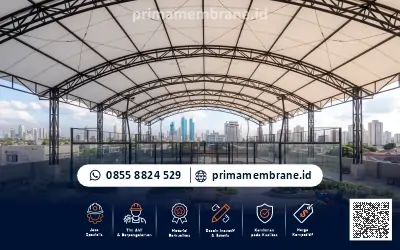

Untuk kebutuhan khusus seperti lapangan olahraga, PT Prima Membrane Indonesia juga menyediakan layanan pembuatan atap membrane lapangan olahraga.

Sementara untuk area rooftop, informasi lebih lanjut dapat ditemukan pada layanan kanopi membrane untuk rooftop.

Pendekatan engineering juga diterapkan pada berbagai bentuk struktur, termasuk desain kanopi membrane dengan berbagai model dan konsep.

Kesimpulan: Akurasi Anchor Bolt Menentukan Stabilitas Struktur

Sistem penanaman anchor bolt pada struktur membrane merupakan pekerjaan fundamental yang menentukan keberhasilan hubungan antara struktur baja dan fondasi. Walaupun ukurannya relatif kecil dibandingkan keseluruhan bangunan, anchor bolt menjadi salah satu elemen penting dalam jalur transfer gaya.

Keberhasilan pemasangan tidak hanya ditentukan oleh diameter dan mutu baut. Posisi, jumlah, konfigurasi, kedalaman penanaman, kualitas beton, detail base plate, perlindungan korosi, metode pemasangan, serta proses inspeksi semuanya harus diperhatikan.

Untuk proyek baru, metode cast-in-place dengan template presisi dapat memberikan kontrol posisi yang baik apabila direncanakan dan dilaksanakan dengan benar. Pada struktur eksisting, post-installed anchor dapat menjadi alternatif dengan syarat sistemnya dianalisis dan dipasang sesuai spesifikasi teknis.

Pada akhirnya, kanopi membrane yang aman tidak hanya membutuhkan membrane berkualitas, tetapi membutuhkan integrasi antara desain membrane, struktur baja, sambungan, anchor bolt, fondasi, dan kondisi tanah.

Karena itu, jangan menjadikan sistem angkur sebagai pekerjaan tambahan yang diputuskan di lapangan. Rencanakan sejak awal bersama engineer dan kontraktor yang memahami karakteristik struktur tensile membrane.

FAQ Sistem Anchor Bolt pada Kanopi Membrane

1. Apa fungsi anchor bolt pada kanopi membrane?

Anchor bolt menghubungkan base plate struktur baja dengan fondasi atau pedestal beton. Elemen ini membantu meneruskan gaya dari struktur atas menuju fondasi dan tanah sesuai sistem struktur yang dirancang.

2. Berapa diameter anchor bolt untuk kanopi membrane?

Diameter anchor bolt tidak dapat ditentukan hanya berdasarkan jenis kanopi. Ukuran dan jumlah baut harus ditentukan berdasarkan analisis struktur, gaya pada tumpuan, konfigurasi base plate, mutu material, dan kondisi fondasi.

3. Apa itu cast-in-place anchor bolt?

Cast-in-place adalah metode pemasangan anchor bolt sebelum beton dicor. Baut diposisikan menggunakan template dan kemudian menjadi bagian dari sistem beton setelah pengecoran dan proses curing.

4. Apa perbedaan cast-in-place dan chemical anchor?

Cast-in-place dipasang sebelum beton dicor, sedangkan chemical anchor merupakan sistem post-installed yang dipasang pada beton yang telah mengeras menggunakan adhesive struktural. Pemilihannya bergantung pada desain dan kondisi proyek.

5. Mengapa anchor bolt harus menggunakan template?

Template membantu mempertahankan jarak, posisi, orientasi, dan elevasi anchor bolt agar sesuai dengan pola lubang pada base plate struktur baja.

6. Apakah anchor bolt harus dihitung engineer?

Untuk struktur membrane, terutama bentang besar atau struktur dengan tuntutan beban tinggi, sistem anchor sebaiknya menjadi bagian dari perhitungan struktur secara keseluruhan agar kapasitas baut, beton, base plate, dan fondasi dapat diverifikasi.

7. Apakah anchor bolt bisa diperbaiki jika posisi salah?

Tergantung tingkat penyimpangannya. Solusi dapat berupa penyesuaian sambungan, modifikasi tertentu, atau penggunaan sistem post-installed anchor. Namun, keputusan perbaikan harus mempertimbangkan desain struktur dan tidak sebaiknya dilakukan tanpa evaluasi teknis.

8. Apakah anchor bolt bisa berkarat?

Bisa. Anchor bolt yang berada pada lingkungan lembap atau luar ruangan tetap dapat mengalami korosi. Karena itu, spesifikasi material, coating atau galvanisasi, detail sambungan, dan pemeliharaan perlu diperhatikan.
