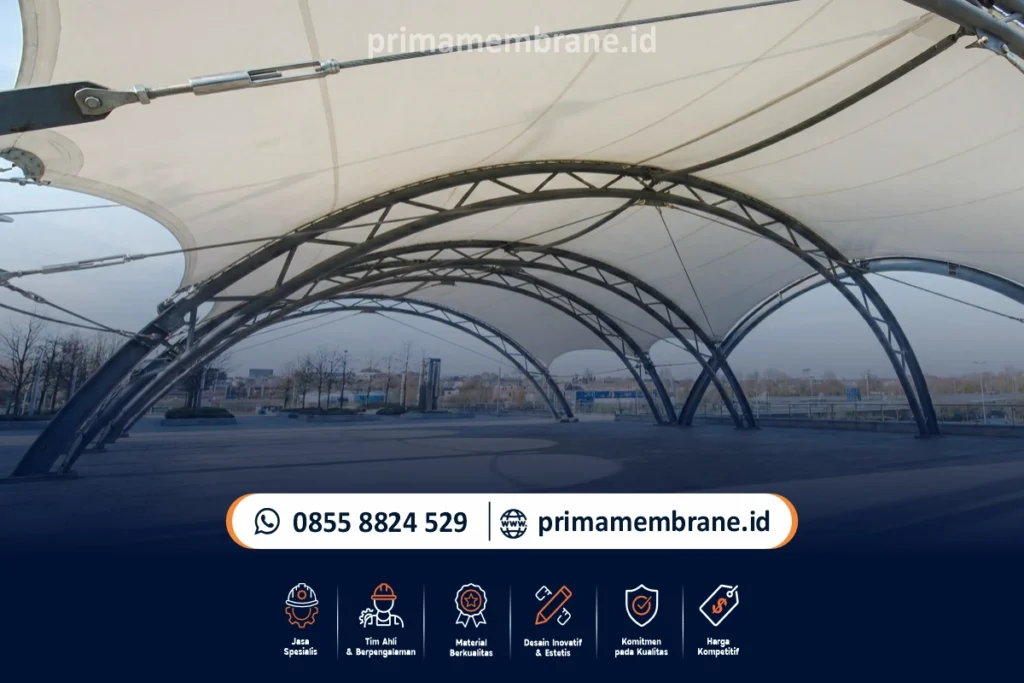

Standar Baja untuk Rangka Atap Membrane Sesuai ASTM

Konstruksi atap membrane tensile yang aman, kuat, dan tahan lama sangat bergantung pada perencanaan struktur serta kualitas material yang digunakan. Selain membrane sebagai elemen penutup, rangka baja berperan penting dalam menerima dan menyalurkan beban dari membrane, angin, hujan, serta beban lain yang bekerja pada struktur.

Pada proyek kanopi dan atap membrane, pemilihan material baja perlu disesuaikan dengan desain, bentang struktur, kondisi lingkungan, sistem sambungan, serta hasil perhitungan engineer. Salah satu referensi spesifikasi material yang banyak digunakan dalam konstruksi adalah standar ASTM (American Society for Testing and Materials).

Penerapan spesifikasi baja yang tepat dapat membantu menghasilkan struktur membrane yang presisi dan memiliki performa sesuai kebutuhan proyek. Sistem ini dapat diterapkan pada berbagai bangunan, mulai dari kanopi komersial hingga fasilitas olahraga seperti atap membrane lapangan olahraga.

Mengapa Struktur Baja Penting pada Atap Membrane Tensile?

Struktur baja merupakan salah satu komponen utama dalam sistem kanopi membrane. Rangka berfungsi sebagai elemen pembentuk geometri sekaligus menyalurkan gaya dari membrane menuju kolom, sambungan, dan fondasi.

Berbeda dengan atap konvensional, membrane tensile bekerja sebagai sistem yang mengandalkan bentuk, tegangan, dan interaksi antara membrane dengan struktur pendukung. Karena itu, desain rangka tidak cukup hanya mempertimbangkan berat material membrane.

Perencana juga perlu mempertimbangkan kondisi lokasi, bentang, posisi kolom, arah angin, sistem drainase, sambungan, serta metode pemasangan. Untuk proyek dengan bentang besar, proses perhitungan struktur menjadi semakin penting.

Faktor yang Perlu Dipertimbangkan

• Kekuatan dan karakteristik material baja.
• Bentang dan geometri struktur membrane.
• Beban angin dan beban lingkungan.
• Berat membrane, kabel, clamp, dan komponen pendukung.
• Jenis dan detail sambungan struktur.
• Kondisi lingkungan seperti area pesisir atau kawasan industri.
• Sistem perlindungan terhadap korosi.
• Kapasitas fondasi dan kondisi tanah.
• Metode fabrikasi serta proses instalasi di lapangan.

Jenis Baja yang Digunakan untuk Rangka Atap Membrane

Tidak semua proyek membrane membutuhkan spesifikasi baja yang sama. Pemilihan material harus mengikuti hasil desain struktur dan kebutuhan proyek. Beberapa jenis baja yang umum ditemukan dalam pekerjaan struktur antara lain baja karbon, baja paduan tertentu, dan baja dengan perlindungan terhadap korosi.

Baja Karbon untuk Struktur

Baja karbon struktural banyak digunakan karena relatif mudah difabrikasi, dilas, dan tersedia dalam berbagai bentuk profil. Salah satu spesifikasi yang dikenal luas adalah ASTM A36.

Material ini dapat digunakan pada berbagai elemen struktur seperti pelat, base plate, kolom, balok, maupun komponen pendukung, selama spesifikasinya sesuai dengan hasil perhitungan struktur.

Baja Profil Tubular

Struktur membrane sering menggunakan profil tubular karena bentuknya relatif bersih dan sesuai untuk desain arsitektur dengan garis lengkung. Spesifikasi seperti ASTM A500 digunakan untuk produk tubular baja karbon yang memenuhi persyaratan standar terkait.

Profil tubular dapat digunakan sebagai kolom, rangka, arch, maupun elemen struktur lainnya. Ukuran dan ketebalan profil tetap harus ditentukan berdasarkan analisis struktur, bukan hanya berdasarkan diameter visual.

Baja Berkekuatan Lebih Tinggi

Untuk struktur dengan kebutuhan kapasitas tertentu, engineer dapat mempertimbangkan baja dengan kekuatan lebih tinggi seperti material yang memenuhi spesifikasi ASTM A572. Pemilihannya tetap harus disesuaikan dengan desain, ketersediaan material, metode sambungan, dan kebutuhan fabrikasi.

Baja dengan Perlindungan Korosi

Karena banyak diaplikasikan di area outdoor, perlindungan terhadap korosi menjadi bagian penting dalam konstruksi atap membrane. Sistem perlindungan dapat berupa pengecatan sistem coating yang sesuai, galvanisasi, atau metode perlindungan lain berdasarkan spesifikasi proyek.

Untuk proyek yang berada di kawasan dengan kelembapan tinggi, lingkungan industri, atau dekat laut, pemilihan sistem coating perlu mendapatkan perhatian lebih karena kondisi lingkungan dapat mempercepat proses korosi.

Standar ASTM yang Relevan untuk Struktur Baja Atap Membrane

ASTM memiliki berbagai standar yang mengatur spesifikasi material baja berdasarkan jenis produk, komposisi, sifat mekanis, proses produksi, dan penggunaannya. Berikut beberapa contoh spesifikasi yang sering menjadi referensi dalam pekerjaan struktur.

Perlu diperhatikan bahwa nomor standar ASTM tidak secara otomatis menentukan bahwa suatu profil cocok untuk semua jenis atap membrane. Engineer tetap perlu memeriksa grade material, ukuran profil, ketebalan, sifat mekanis, sambungan, dan hasil analisis struktur.

Perhitungan Struktur Rangka Baja untuk Atap Membrane

Perhitungan struktur merupakan bagian penting sebelum proses fabrikasi dimulai. Tujuannya adalah memastikan setiap komponen mempunyai kapasitas yang sesuai terhadap beban yang bekerja serta menghasilkan sistem struktur yang stabil.

Beban Mati

Beban mati meliputi berat sendiri struktur baja, membrane, kabel, clamp, baut, konektor, dan komponen permanen lainnya. Meskipun membrane memiliki berat relatif ringan dibandingkan sistem atap konvensional, seluruh komponen tetap perlu diperhitungkan.

Beban Angin

Beban angin merupakan salah satu faktor penting dalam desain struktur membrane karena bentuk permukaan membrane dapat berinteraksi langsung dengan aliran angin. Besarnya pengaruh angin bergantung pada lokasi, bentuk bangunan, ketinggian, konfigurasi membrane, dan parameter desain yang digunakan.

Beban Hujan dan Drainase

Geometri membrane perlu dirancang agar air hujan dapat mengalir menuju titik drainase yang telah direncanakan. Bentuk membrane yang tidak memiliki kemiringan atau geometri yang sesuai dapat meningkatkan risiko genangan.

Beban Pemeliharaan

Akses untuk pemeriksaan dan pemeliharaan juga perlu diperhitungkan sesuai sistem konstruksi. Beban yang berkaitan dengan kegiatan maintenance harus mengikuti standar dan asumsi desain yang digunakan oleh engineer.

Form-Finding pada Struktur Membrane Tensile

Salah satu perbedaan utama antara atap membrane tensile dan atap konvensional adalah pentingnya proses form-finding. Proses ini digunakan untuk menentukan konfigurasi geometris membrane berdasarkan kondisi tegangan yang direncanakan.

Geometri yang tepat membantu membrane bekerja secara optimal sebagai elemen tensile sekaligus memberikan bentuk arsitektur yang stabil dan fungsional.

Finite Element Analysis atau FEM

Pada proyek tertentu, analisis menggunakan Finite Element Method (FEM) dapat digunakan untuk mengevaluasi respons struktur terhadap berbagai kondisi pembebanan. Hasil analisis dapat membantu engineer memahami tegangan, deformasi, reaksi tumpuan, serta perilaku komponen struktur.

Metode analisis yang digunakan perlu disesuaikan dengan kompleksitas proyek dan standar perencanaan yang berlaku. Untuk proyek bentang lebar, pendekatan engineering yang terintegrasi antara membrane, rangka baja, sambungan, dan fondasi sangat penting.

Fabrikasi Rangka Baja untuk Atap Membrane

Setelah desain struktur disetujui, proses dilanjutkan ke tahap fabrikasi. Ketelitian fabrikasi sangat berpengaruh terhadap hasil akhir karena membrane membutuhkan titik sambungan dan geometri rangka yang sesuai dengan desain.

Tahapan Fabrikasi

1. Review gambar kerja dan shop drawing.
2. Verifikasi spesifikasi material.
3. Pemotongan material sesuai ukuran.
4. Pembentukan profil atau proses bending apabila diperlukan.
5. Perakitan komponen struktur.
6. Pengelasan sesuai prosedur yang ditetapkan.
7. Pemeriksaan dimensi dan kualitas sambungan.
8. Penerapan sistem perlindungan terhadap korosi.
9. Persiapan komponen untuk transportasi dan instalasi.

Detail sambungan seperti baut, pelat, clamp, kabel baja, dan konektor harus mengikuti desain engineering. Pada struktur membrane, toleransi dimensi juga perlu dikontrol agar pemasangan membrane dapat dilakukan sesuai bentuk yang telah direncanakan.

Perlindungan Korosi pada Struktur Baja Outdoor

Atap membrane pada umumnya berada di ruang terbuka sehingga struktur baja terpapar hujan, kelembapan, sinar matahari, dan perubahan temperatur. Karena itu, perlindungan korosi perlu direncanakan sejak awal.

Pilihan sistem perlindungan dapat berupa galvanisasi maupun sistem coating berlapis. Spesifikasi coating sebaiknya mempertimbangkan tingkat agresivitas lingkungan, metode aplikasi, ketebalan lapisan, persiapan permukaan, serta kebutuhan pemeliharaan.

Dengan perlindungan yang tepat dan inspeksi berkala, risiko penurunan kualitas struktur akibat korosi dapat dikurangi.

Hubungan Struktur Baja dengan Desain Kanopi Membrane

Struktur baja tidak hanya berfungsi sebagai elemen pendukung, tetapi juga sangat memengaruhi tampilan akhir kanopi. Posisi kolom, bentuk arch, ketinggian titik tinggi dan rendah, serta konfigurasi kabel akan menentukan karakter visual membrane.

Karena itu, desain arsitektur dan engineering sebaiknya dikerjakan secara terintegrasi sejak tahap awal. Anda dapat melihat berbagai referensi melalui halaman desain kanopi membrane, model, dan konsep atap membrane .

Untuk kebutuhan komersial, perkantoran, fasilitas publik, maupun area parkir, desain struktur dapat dikembangkan berdasarkan fungsi dan karakter bangunan. Salah satu penerapannya adalah desain kanopi membrane parkiran perkantoran .

Contoh Penerapan Struktur Baja pada Atap Membrane

Kanopi Parkiran

Pada area parkir, struktur membrane dapat digunakan untuk memberikan perlindungan terhadap panas dan hujan sekaligus memperkuat tampilan area bangunan. Desain kolom dan bentang perlu disesuaikan dengan pola parkir serta kebutuhan manuver kendaraan.

Informasi lebih lanjut mengenai konstruksi parkiran dapat dilihat pada halaman jasa kanopi membrane parkiran .

Lapangan Olahraga

Struktur membrane dapat digunakan untuk lapangan futsal, basket, tenis, padel, dan fasilitas olahraga lainnya. Pada aplikasi tersebut, tinggi struktur, bentang, pencahayaan, ventilasi, serta kondisi angin perlu diperhitungkan secara menyeluruh.

Selain struktur baja, pemilihan material membrane juga menjadi bagian penting dari desain. Baca keunggulan atap membrane untuk lapangan futsal dan basket untuk memahami penerapannya pada fasilitas olahraga.

Rooftop dan Area Komersial

Pada rooftop restoran, hotel, resort, atau area komersial, struktur membrane dapat memberikan perlindungan sekaligus menciptakan ruang yang lebih menarik secara visual.

Untuk inspirasi penerapannya, lihat kanopi membrane untuk rooftop dengan pendekatan desain modern dan konstruksi profesional.

Memilih Spesifikasi Baja Berdasarkan Kebutuhan Proyek

Tidak ada satu spesifikasi baja yang dapat digunakan untuk seluruh proyek atap membrane. Pemilihannya harus mempertimbangkan ukuran bentang, bentuk struktur, beban, kondisi lingkungan, sistem sambungan, ketersediaan material, metode fabrikasi, serta hasil analisis engineering.

Oleh sebab itu, spesifikasi seperti ASTM A36, ASTM A500, atau ASTM A572 sebaiknya diposisikan sebagai referensi spesifikasi material, bukan sebagai pengganti perhitungan struktur.

Hal yang sama berlaku untuk ukuran pipa, ketebalan profil, diameter kolom, ukuran base plate, kabel, baut, dan komponen lainnya. Semua parameter tersebut perlu ditentukan berdasarkan desain dan perhitungan yang sesuai dengan kondisi proyek.

Berapa Biaya Struktur dan Kanopi Membrane?

Biaya konstruksi kanopi membrane dipengaruhi oleh banyak faktor, seperti luas proyek, bentuk desain, bentang struktur, jenis membrane, spesifikasi baja, sistem perlindungan korosi, kondisi lokasi, fondasi, tingkat kompleksitas fabrikasi, dan metode pemasangan.

Karena kebutuhan setiap proyek berbeda, estimasi harga sebaiknya dibuat berdasarkan data teknis dan ukuran aktual di lapangan. Anda dapat melihat referensi melalui halaman harga kanopi membrane terbaru 2026 .

Jasa Konstruksi Atap Membrane dengan Perencanaan Terintegrasi

Pekerjaan atap membrane membutuhkan koordinasi antara desain arsitektur, engineering struktur, fabrikasi baja, pembuatan membrane, dan instalasi. Pendekatan terintegrasi membantu memastikan setiap komponen bekerja sesuai fungsi dan dimensi yang telah direncanakan.

PT Prima Membrane Indonesia menyediakan layanan desain, fabrikasi, dan pemasangan konstruksi membrane untuk berbagai kebutuhan proyek. Informasi mengenai layanan dapat dilihat melalui halaman jasa kanopi membrane profesional .

Selain kanopi, kebutuhan struktur membrane juga dapat dikembangkan menjadi sistem payung membrane untuk area komersial, ruang publik, maupun fasilitas outdoor. Lihat jasa pembuatan payung membrane untuk informasi lebih lanjut.

Kesimpulan

Struktur baja untuk atap membrane tensile harus dirancang dengan mempertimbangkan fungsi bangunan, bentang, beban, kondisi lingkungan, sistem sambungan, perlindungan korosi, serta metode pemasangan. Spesifikasi ASTM seperti A36, A500, dan A572 dapat menjadi referensi dalam menentukan material sesuai kebutuhan desain.

Namun, pemilihan standar material saja belum cukup untuk menjamin keamanan struktur. Perhitungan engineering, detail sambungan, kontrol fabrikasi, perlindungan korosi, serta proses instalasi juga memiliki peran penting dalam menghasilkan konstruksi membrane yang aman dan memiliki performa sesuai rancangan.

Dengan kombinasi antara desain arsitektur, analisis struktur, material yang sesuai, fabrikasi presisi, dan instalasi profesional, sistem atap membrane tensile dapat digunakan untuk berbagai kebutuhan seperti parkiran, lapangan olahraga, rooftop, area komersial, dan fasilitas publik.
