Standar Perencanaan Struktur Bangunan Atap Membrane di Indonesia yang Wajib Diketahui

Panduan standar perencanaan struktur atap membrane tensile di Indonesia, mulai dari acuan SNI pembebanan, analisis beban angin dan hujan, desain rangka baja, sistem penjangkaran, hingga pengendalian mutu untuk menghasilkan konstruksi yang aman dan tahan lama.

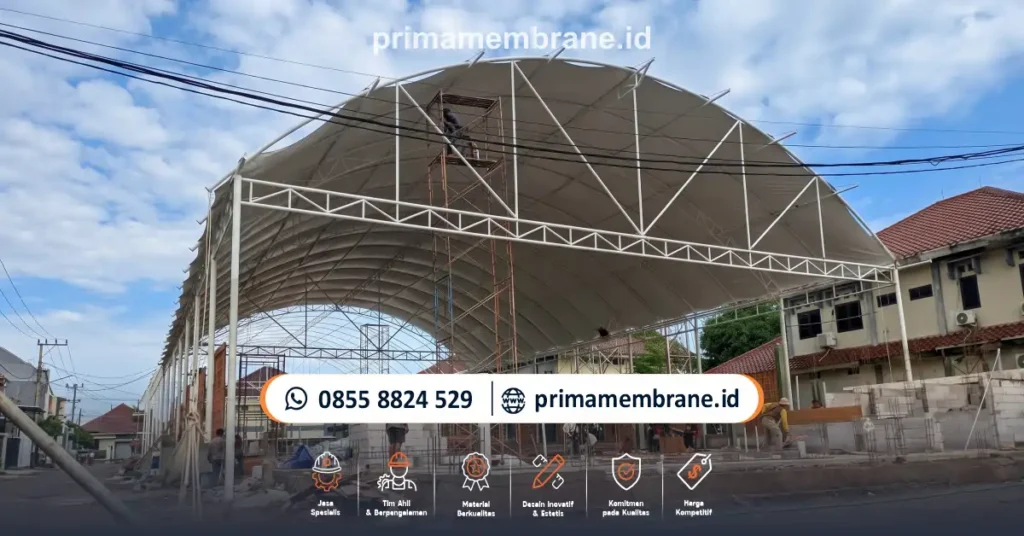

Perencanaan struktur atap membrane tensile membutuhkan koordinasi antara desain arsitektur, analisis struktur, spesifikasi material, dan ketentuan teknis yang berlaku di Indonesia.

Standar Perencanaan Struktur Atap Membrane Tensile di Indonesia

Struktur atap membrane tensile merupakan sistem konstruksi yang memanfaatkan gaya tarik pada material membran untuk membentuk atap ringan dengan desain arsitektur yang dinamis. Sistem ini banyak diterapkan pada area parkir, lapangan olahraga, pusat perbelanjaan, hotel, restoran, rooftop, dan fasilitas publik yang membutuhkan perlindungan dari panas matahari serta hujan.

Berbeda dengan atap konvensional, struktur membrane tidak mengandalkan kekakuan lentur permukaan kain untuk mempertahankan bentuknya. Kestabilannya diperoleh melalui kombinasi geometri permukaan, tegangan awal atau pre-stress, kabel tarik, rangka baja, sambungan, serta fondasi yang dirancang sebagai satu kesatuan.

Karena itu, perencanaan struktur atap membrane tensile tidak cukup hanya menentukan bentuk kanopi dan memilih kain yang kuat. Perencana harus mengevaluasi beban angin, air hujan, berat sendiri, kondisi lingkungan, kapasitas rangka, dan kemampuan sistem penjangkaran dalam menyalurkan gaya ke fondasi.

Bagi pemilik proyek, arsitek, konsultan perencana, dan kontraktor utama, pemahaman terhadap standar teknis membantu memastikan bahwa desain dapat diterjemahkan menjadi gambar kerja, perhitungan struktur, dan metode pelaksanaan yang dapat dievaluasi secara profesional.

PT Prima Membrane Indonesia menyediakan layanan desain, fabrikasi, dan pemasangan kanopi membrane untuk berbagai kebutuhan bangunan. Informasi mengenai layanan dapat dilihat melalui halaman Prima Membrane Indonesia.

1. Acuan SNI untuk Perencanaan Struktur Membrane

Dalam perencanaan tensile membrane, pemilihan standar harus disesuaikan dengan fungsi bangunan, karakteristik sistem struktur, lokasi proyek, dan ketentuan yang berlaku. SNI yang relevan digunakan untuk mengevaluasi pembebanan, rangka baja, beton, serta ketahanan gempa pada sistem pendukung.

Berikut beberapa standar yang dapat menjadi acuan awal dalam proses perencanaan. Status berlaku, revisi, ruang lingkup, dan kesesuaiannya dengan proyek perlu diverifikasi melalui sumber resmi sebelum digunakan dalam dokumen engineering.

• SNI 1727:2020: Beban desain minimum dan kriteria terkait untuk bangunan gedung dan struktur lain. Acuan ini penting untuk mengevaluasi beban angin, hujan, serta beban lain yang relevan.
• SNI 1729:2020: Spesifikasi untuk bangunan gedung baja struktural. Digunakan dalam perencanaan elemen baja dan sambungan yang termasuk dalam ruang lingkup standar tersebut.
• SNI 2847:2019: Persyaratan beton struktural untuk bangunan gedung. Dapat digunakan untuk perencanaan elemen beton struktural yang relevan, termasuk bagian fondasi sesuai ruang lingkupnya.
• SNI 1726:2019: Tata cara perencanaan ketahanan gempa untuk struktur bangunan gedung dan nongedung, sesuai penerapannya terhadap sistem yang direncanakan.

Standar tersebut tidak otomatis mencakup seluruh karakteristik khusus kain tensile membrane. Perencanaan juga perlu mempertimbangkan data teknis produsen, metode pengujian material, perilaku nonlinier membran, serta pedoman internasional yang sesuai apabila diperlukan dan disetujui dalam persyaratan proyek.

Dengan demikian, penyebutan standar dalam dokumen teknis harus disertai penjelasan mengenai bagian struktur yang menggunakannya. Hal ini membantu menghindari anggapan bahwa satu standar saja sudah mencakup seluruh aspek desain tensile membrane.

2. Analisis Beban pada Struktur Atap Membrane Tensile

Analisis beban menjadi tahap utama dalam menentukan kapasitas struktur. Desain harus mempertimbangkan kondisi pembebanan yang berpotensi terjadi selama masa penggunaan, termasuk kombinasi beban yang menghasilkan gaya paling kritis pada membran, kabel, rangka, sambungan, dan fondasi.

Beban angin dan gaya uplift

Beban angin merupakan salah satu faktor paling penting pada atap membrane karena permukaannya relatif ringan dan dapat memiliki bidang yang luas. Angin dapat menghasilkan tekanan maupun hisapan yang arahnya berbeda pada bagian atap, bergantung pada geometri, arah angin, kondisi lingkungan, dan karakteristik aliran udara.

Gaya wind uplift dapat menimbulkan gaya tarik besar pada kabel, sambungan, angkur, serta fondasi. Oleh sebab itu, perhitungan tidak boleh berhenti pada pemeriksaan kekuatan kain. Seluruh jalur penyaluran gaya harus diperiksa hingga mencapai tanah.

Parameter pembebanan angin harus ditentukan sesuai ketentuan yang relevan, termasuk kecepatan angin dasar, eksposur, topografi, geometri struktur, dan koefisien tekanan yang sesuai. Simulasi Computational Fluid Dynamics (CFD) atau pengujian terowongan angin dapat dipertimbangkan untuk kasus tertentu apabila kompleksitas bentuk dan kondisi aliran memerlukannya.

Beban air hujan dan risiko ponding

Curah hujan tinggi menjadikan drainase sebagai pertimbangan penting dalam perencanaan atap membrane di Indonesia. Jika permukaan terlalu landai atau mengalami deformasi berlebihan, air dapat terkumpul pada bagian tertentu dan membentuk genangan yang dikenal sebagai ponding.

Genangan meningkatkan beban pada permukaan. Beban tambahan ini dapat menyebabkan membran semakin melendut sehingga lebih banyak air tertampung. Kondisi tersebut berpotensi menimbulkan mekanisme deformasi yang memburuk apabila tidak diantisipasi dalam desain.

Upaya pencegahan meliputi penentuan geometri permukaan yang sesuai, evaluasi deformasi akibat beban, penyediaan jalur drainase, dan pemeriksaan kemungkinan penyumbatan. Kemiringan atap tidak boleh ditetapkan hanya berdasarkan perkiraan visual, melainkan harus mempertimbangkan bentuk struktur dan responsnya terhadap pembebanan.

Beban mati, pemeliharaan, dan gempa

Perhitungan juga mencakup berat membran, kabel, rangka baja, aksesori permanen, serta komponen lain yang terpasang pada struktur. Beban pemeliharaan perlu dipertimbangkan sesuai ketentuan dan metode akses yang direncanakan.

Untuk proyek di wilayah rawan gempa, respons sistem pendukung perlu dievaluasi sesuai kondisi tanah, karakteristik struktur, dan persyaratan desain yang berlaku. Meskipun membran relatif ringan, kolom, sambungan, dan fondasi tetap dapat menerima gaya yang signifikan akibat kombinasi pembebanan.

3. Form-Finding dan Tegangan Awal Membran

Form-finding adalah proses menentukan bentuk permukaan membran yang dapat mencapai keseimbangan gaya sesuai kondisi desain. Tahap ini penting karena geometri akhir memengaruhi distribusi tegangan, respons terhadap angin, dan kemampuan permukaan mengalirkan air hujan.

Struktur membrane umumnya memanfaatkan kelengkungan ganda, misalnya bentuk pelana atau hypar, untuk membentuk kestabilan geometris. Konfigurasi tersebut harus direncanakan bersama posisi titik tinggi, titik rendah, kabel tepi, dan titik penjangkaran.

Setelah geometri ditentukan, perencana mengevaluasi tegangan awal atau pre-stress. Tegangan awal membantu mempertahankan bentuk permukaan dan mengurangi risiko membran berkibar ketika menerima angin. Namun, nilai yang terlalu tinggi dapat meningkatkan gaya pada kabel dan struktur pendukung.

Nilai tegangan awal tidak sebaiknya ditetapkan menggunakan satu angka umum untuk semua proyek. Penentuannya bergantung pada jenis material, arah serat, karakteristik kain, geometri, bentang, dan metode pemasangan.

Untuk memahami penerapan elemen pendukung pada sistem tersebut, baca artikel teknologi struktur ring beam pada kanopi membrane.

4. Standar Perencanaan Rangka Baja dan Sistem Sambungan

Rangka baja berfungsi menahan dan menyalurkan gaya dari membran menuju fondasi. Elemen yang digunakan dapat berupa pipa baja, kolom, balok, lengkungan, tiang utama, atau konfigurasi khusus yang mengikuti kebutuhan desain arsitektur.

Dimensi elemen tidak boleh ditentukan hanya berdasarkan tampilan atau kebiasaan penggunaan pada proyek sebelumnya. Perencana perlu memeriksa kapasitas penampang, kelangsingan, stabilitas, deformasi, dan pengaruh gaya dalam berdasarkan hasil analisis.

Sambungan baut dan las juga harus dirancang untuk menyalurkan gaya yang bekerja. Pemeriksaan dapat mencakup kapasitas baut, ketebalan pelat, detail las, jarak tepi, dan kemungkinan konsentrasi tegangan pada bagian penghubung.

Perlindungan korosi untuk struktur luar ruangan

Karena umumnya terpapar hujan, kelembapan, dan radiasi matahari, rangka baja memerlukan sistem perlindungan korosi yang sesuai dengan lingkungan penggunaan. Pilihannya dapat mencakup galvanisasi celup panas atau sistem pelapisan cat yang dirancang berdasarkan persiapan permukaan, kondisi paparan, dan spesifikasi proyek.

Area pesisir membutuhkan perhatian lebih terhadap korosi akibat lingkungan yang mengandung garam. Jenis baja, kabel, baut, dan aksesori harus dipilih berdasarkan kompatibilitas material serta tingkat ketahanan yang diperlukan.

Spesifikasi mutu baja, metode fabrikasi, dan sistem pelapisan perlu dicantumkan secara jelas dalam dokumen teknis agar proses pengadaan dan inspeksi dapat dilakukan secara konsisten.

5. Perencanaan Fondasi, Anchor Bolt, dan Anchorage

Fondasi merupakan bagian penting dari keseluruhan sistem tensile membrane karena harus menahan reaksi dari rangka, kabel, dan membran. Pada kondisi tertentu, fondasi dapat menerima kombinasi gaya tekan, gaya tarik, gaya geser, dan momen guling.

Desain fondasi harus mempertimbangkan hasil analisis struktur atas, kondisi tanah, muka air tanah, serta tata letak bangunan. Dimensi fondasi tidak dapat ditentukan hanya berdasarkan luas atap karena gaya reaksi dipengaruhi oleh bentuk permukaan, tinggi tiang, bentang, dan beban lingkungan.

Anchor bolt harus direncanakan berdasarkan kapasitas tarik dan geser, konfigurasi kelompok angkur, jarak tepi, kedalaman penanaman, serta kondisi beton. Untuk pemasangan pada beton eksisting, penggunaan angkur pascatanam hanya boleh dilakukan setelah kesesuaian sistem, kondisi substrat, dan prosedur pemasangan dievaluasi.

Mutu beton, panjang penyaluran, tulangan, dan dimensi pedestal harus ditentukan melalui perhitungan. Menggunakan mutu beton atau kedalaman angkur yang sama untuk setiap proyek tanpa analisis dapat menghasilkan sistem penjangkaran yang tidak memadai.

6. Pemilihan Material Membrane dan Pengendalian Mutu

Material membrane perlu dipilih berdasarkan fungsi bangunan, kondisi cuaca, kebutuhan bentang, karakteristik visual, dan target masa penggunaan. Material berbasis poliester berlapis PVC banyak digunakan pada berbagai kanopi komersial, sedangkan material fiberglass berlapis PTFE dapat dipertimbangkan untuk aplikasi tertentu sesuai spesifikasi dan anggaran.

Dokumen teknis material sebaiknya mencakup data kuat tarik, ketahanan sobek, karakteristik lapisan, ketahanan cuaca, metode pengujian, serta ketentuan fabrikasi. Data tersebut harus sesuai dengan produk yang benar-benar digunakan dalam proyek.

Pengendalian mutu juga perlu mencakup pemeriksaan hasil pengelasan membran, ukuran panel, arah material, kondisi tepi, kabel, baut, dan aksesori. Kesalahan fabrikasi dapat menyebabkan ketidaksesuaian bentuk saat pemasangan serta memengaruhi distribusi tegangan.

Untuk proyek yang membutuhkan evaluasi teknis lebih terperinci, halaman standar engineering pada konstruksi tensile membrane dapat menjadi bacaan pendukung.

7. Tahapan Engineering dari DED hingga Instalasi

Penerapan standar tidak berhenti pada tahap perhitungan. Hasil perencanaan harus diterjemahkan ke dalam dokumen yang dapat digunakan oleh tim fabrikasi, pemasangan, pengawas, dan pemilik proyek.

1. Survei dan pengumpulan data: mengukur lokasi, memeriksa kondisi tanah dan bangunan eksisting, serta mengidentifikasi batas area kerja.
2. Pengembangan desain: menentukan geometri membrane, titik penyangga, konfigurasi kabel, kebutuhan drainase, dan spesifikasi material.
3. Analisis struktur: mengevaluasi beban, tegangan, deformasi, rangka, sambungan, serta reaksi fondasi.
4. Penyusunan DED dan shop drawing: menyiapkan gambar, detail sambungan, spesifikasi material, dan dokumen pendukung untuk proses pemeriksaan serta persetujuan sesuai kontrak.
5. Fabrikasi dan inspeksi: memeriksa bahan, dimensi, sambungan, hasil pengelasan, dan kesesuaian produk dengan gambar kerja.
6. Pemasangan dan tensioning: melaksanakan pengangkatan serta penarikan membran secara bertahap sesuai metode kerja yang direncanakan.
7. Pemeriksaan akhir: memeriksa bentuk permukaan, sistem drainase, sambungan, kondisi angkur, dan dokumentasi pekerjaan sebelum serah terima.

Keselamatan kerja harus menjadi bagian dari setiap tahap, khususnya pekerjaan di ketinggian, pengangkatan beban, dan penarikan membran. Metode kerja harus mempertimbangkan risiko lapangan, kompetensi personel, peralatan, serta prosedur tanggap darurat.

8. Penerapan Standar pada Berbagai Jenis Proyek

Kebutuhan engineering berbeda-beda sesuai fungsi dan lokasi konstruksi. Kanopi parkiran memerlukan perhatian terhadap bentang, perlindungan kendaraan, dan tata letak kolom. Atap lapangan olahraga membutuhkan pertimbangan terhadap area bebas hambatan, kenyamanan pengguna, pencahayaan, dan drainase.

Untuk rooftop, perencana perlu memeriksa kapasitas bangunan eksisting dan keterbatasan akses pemasangan. Sementara itu, payung membrane membutuhkan evaluasi terhadap kestabilan tiang, konfigurasi kabel, serta fondasi pada setiap titik penyangga.

Pelajari penerapan sistem ini melalui halaman kanopi membrane parkiran, atap membrane lapangan olahraga, kanopi membrane rooftop, dan payung membrane untuk area outdoor.

Untuk menentukan bentuk dan pendekatan konstruksi yang sesuai, kunjungi juga panduan desain kanopi membrane dan inspirasi model atap. Contoh pekerjaan yang telah dilaksanakan dapat ditinjau melalui portofolio proyek PT Prima Membrane Indonesia.

FAQ Standar Perencanaan Atap Membrane Tensile

Apakah konstruksi tensile membrane harus mengikuti SNI?

Perencanaan harus memenuhi ketentuan teknis dan peraturan yang berlaku sesuai fungsi serta klasifikasi proyek. SNI terkait pembebanan, baja, beton, dan gempa dapat digunakan sesuai ruang lingkupnya, dilengkapi data material serta metode analisis yang sesuai untuk struktur membrane.

Apakah ada satu SNI yang mencakup seluruh desain tensile membrane?

Jangan mengasumsikan bahwa satu standar mencakup seluruh aspek desain, fabrikasi, dan pemasangan membran. Perencana perlu mengidentifikasi standar yang relevan untuk setiap bagian sistem dan melengkapi evaluasi dengan referensi teknis yang sesuai.

Apakah semua atap membrane membutuhkan simulasi CFD?

Tidak selalu. Kebutuhan CFD atau pengujian terowongan angin bergantung pada kompleksitas bentuk, kondisi lingkungan, skala proyek, dan persyaratan desain. Penentuan metode analisis harus dilakukan oleh tenaga ahli berdasarkan kebutuhan teknis proyek.

Bagaimana cara memastikan fondasi kanopi membrane aman?

Fondasi harus dirancang berdasarkan reaksi struktur, kondisi tanah, dan kombinasi pembebanan yang relevan. Pemeriksaan mencakup kapasitas beton, tulangan, angkur, gaya cabut, geser, serta momen yang bekerja.

Apa dokumen penting sebelum konstruksi dimulai?

Dokumen yang umumnya diperlukan meliputi data survei, gambar desain, perhitungan struktur, spesifikasi material, DED atau shop drawing, metode kerja, rencana pengendalian mutu, dan dokumen keselamatan sesuai persyaratan proyek.

Kesimpulan

Standar perencanaan struktur atap membrane tensile di Indonesia perlu diterapkan secara menyeluruh, mulai dari penentuan geometri dan analisis beban hingga desain rangka baja, fondasi, sistem penjangkaran, fabrikasi, dan instalasi. Kepatuhan terhadap acuan teknis yang relevan membantu memastikan setiap komponen bekerja sebagai satu sistem yang aman dan efisien.

Keberhasilan proyek tidak hanya ditentukan oleh kualitas kain atau desain yang menarik. Perhitungan yang dapat ditelusuri, material dengan spesifikasi jelas, detail sambungan yang tepat, serta pengawasan pelaksanaan merupakan bagian penting dalam menghasilkan konstruksi yang andal.
