Kombinasi Struktur Baja dan Kain Membrane pada Kanopi Modern

Kombinasi struktur baja dan kain membrane pada kanopi modern merupakan salah satu pendekatan konstruksi yang semakin banyak digunakan untuk menghasilkan atap ringan, kuat, estetis, dan mampu menutup area dengan bentang relatif luas. Sistem ini menggabungkan karakteristik baja sebagai elemen struktur yang mampu menerima gaya tekan, tarik, dan lentur dengan kain membrane yang bekerja terutama melalui gaya tarik atau tension.

Dalam konstruksi modern, kanopi membrane tidak hanya dipandang sebagai elemen peneduh. Perancangannya melibatkan hubungan antara arsitektur, struktur baja, geometri membrane, sistem kabel, sambungan, pembebanan lingkungan, hingga metode pemasangan di lapangan. Karena itu, keberhasilan sebuah proyek kanopi membrane sangat bergantung pada integrasi antara desain arsitektur dan perhitungan struktur.

Untuk memahami konsep tersebut secara lebih lengkap, pembahasan mengenai struktur tensile dalam konstruksi membrane modern dapat menjadi referensi awal sebelum masuk ke tahap desain dan perencanaan teknis.

Apa Itu Kombinasi Struktur Baja dan Kain Membrane?

Pada sistem kanopi membrane, baja dan kain membrane memiliki fungsi yang berbeda tetapi saling bergantung. Struktur baja menyediakan titik tumpuan, elevasi, bentuk, dan jalur transfer beban. Sementara itu, kain membrane bekerja sebagai permukaan tarik yang mendapatkan kekakuannya melalui konfigurasi geometri dan tegangan awal atau pre-tension.

Dengan pendekatan tersebut, struktur tidak bekerja seperti atap konvensional yang hanya mengandalkan balok dan kolom untuk menopang penutup. Membrane justru menjadi bagian aktif dari sistem struktur. Bentuk permukaannya dirancang agar gaya dapat didistribusikan menuju kabel, clamp plate, rangka baja, kolom, dan akhirnya diteruskan ke pondasi.

Konsep ini memungkinkan terciptanya berbagai bentuk arsitektur, mulai dari kanopi parkiran, atap lapangan olahraga, area komersial, rooftop, entrance gedung, hingga fasilitas publik dengan karakter visual yang lebih dinamis.

Mengapa Baja dan Membrane Cocok Digabungkan?

Salah satu alasan utama kombinasi ini banyak digunakan adalah perbedaan karakteristik kedua material yang justru saling melengkapi. Baja memiliki kekakuan dan kapasitas struktural yang dibutuhkan untuk membentuk sistem penopang, sedangkan membrane memiliki bobot yang relatif ringan dan dapat dibentuk menjadi permukaan tiga dimensi.

1. Struktur Ringan dengan Bentang yang Fleksibel

Kain membrane memiliki bobot permukaan yang jauh lebih ringan dibandingkan banyak sistem atap konvensional. Kondisi tersebut dapat membantu mengurangi beban mati yang harus diterima oleh rangka pendukung.

Namun, pengurangan berat bukan berarti desain struktur dapat dibuat tanpa perhitungan. Struktur baja tetap harus dirancang berdasarkan kombinasi beban yang bekerja, termasuk berat sendiri, tegangan membrane, beban angin, hujan, serta kondisi lain yang relevan dengan lokasi proyek.

Untuk memahami bagaimana beban tersebut dipertimbangkan, Anda dapat membaca pembahasan mengenai cara menghitung beban struktur atap membrane sebagai bagian dari proses perencanaan teknis.

2. Memungkinkan Bentuk Arsitektur Tiga Dimensi

Salah satu karakter paling menarik dari membrane tensile adalah kemampuannya membentuk permukaan tiga dimensi. Bentuk seperti hypar, cone, arch, barrel, ridge-valley, maupun kombinasi beberapa bidang dapat dikembangkan sesuai kebutuhan desain.

Geometri tersebut tidak hanya menentukan tampilan. Bentuk membrane juga berpengaruh terhadap bagaimana gaya tarik bekerja pada permukaan kain. Oleh sebab itu, desain arsitektur harus dikembangkan bersama dengan analisis struktur, bukan dipisahkan sepenuhnya.

3. Menciptakan Area Tanpa Banyak Kolom Tengah

Kanopi membrane dapat digunakan untuk kebutuhan clear span ketika proyek membutuhkan ruang terbuka tanpa terlalu banyak kolom di area aktivitas. Contohnya dapat ditemukan pada lapangan olahraga, area parkir, selasar, entrance, maupun ruang publik.

Konsep ini memberikan fleksibilitas terhadap tata ruang karena struktur pendukung dapat ditempatkan pada titik yang direncanakan sejak awal tanpa mengganggu fungsi utama area yang dilindungi.

Anatomi Sistem Struktur Kanopi Baja dan Membrane

Memahami komponen penyusun sangat penting ketika ingin memilih jasa desain dan pemasangan kanopi membrane. Sistem yang baik bukan hanya terdiri dari kain dan tiang baja, tetapi merupakan rangkaian komponen yang bekerja sebagai satu kesatuan.

Rangka Baja Utama

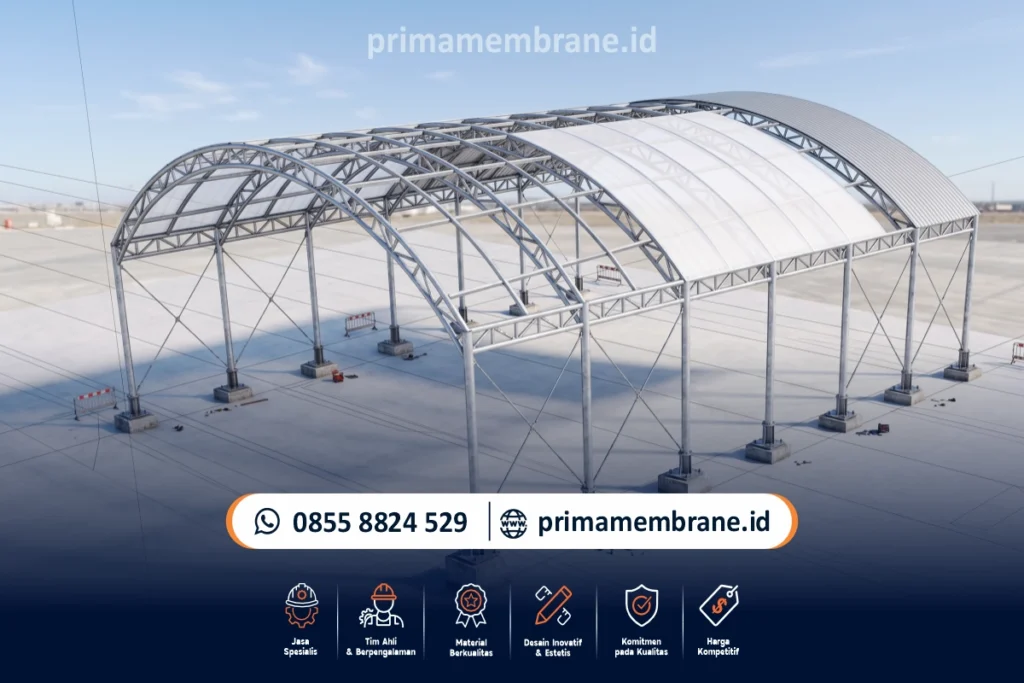

Rangka baja dapat berupa kolom, arch, truss, beam, ring beam, atau konfigurasi lainnya sesuai bentuk dan kebutuhan struktur. Dimensi profil tidak dapat ditentukan hanya berdasarkan luas atap karena harus mempertimbangkan bentang, tinggi struktur, kondisi tumpuan, beban, serta konfigurasi membrane.

Proteksi terhadap korosi juga menjadi bagian penting. Sistem finishing dapat berupa pengecatan dengan sistem pelapisan yang sesuai spesifikasi proyek atau galvanisasi apabila kondisi dan desain membutuhkan perlindungan tersebut.

Tiang dan Mast

Pada sistem tertentu, mast menjadi elemen utama yang menentukan titik tinggi dan rendah membrane. Posisi serta elevasinya berpengaruh terhadap bentuk permukaan dan distribusi gaya.

Karena itu, perubahan kecil pada posisi mast dapat mengubah geometri membrane secara keseluruhan. Inilah salah satu alasan mengapa shop drawing dan koordinasi antara desain membrane dengan struktur baja sangat penting.

Kabel Baja

Kabel dapat digunakan sebagai elemen tarik untuk membantu menyalurkan gaya dari membrane menuju titik struktur. Kabel juga dapat ditempatkan pada perimeter, ridge, valley, atau bagian tertentu sesuai konfigurasi sistem.

Jenis, diameter, terminasi, dan sistem anchoring kabel harus ditentukan berdasarkan kebutuhan desain. Pemilihan komponen tidak sebaiknya hanya berdasarkan ukuran visual atau pengalaman proyek sebelumnya.

Clamp Plate dan Connection

Membrane biasanya dihubungkan ke struktur melalui sistem clamp atau koneksi khusus. Komponen ini harus mampu mentransfer gaya dari kain ke struktur tanpa menimbulkan konsentrasi tegangan yang berlebihan.

Detail sambungan juga harus mempertimbangkan proses instalasi, akses untuk tensioning, toleransi fabrikasi, dan kebutuhan maintenance di masa mendatang.

Kain Membrane

Kain membrane tersedia dalam berbagai spesifikasi, berat, coating, karakter transmisi cahaya, dan ketahanan lingkungan. Pemilihan material perlu disesuaikan dengan fungsi bangunan, bentang, bentuk, lokasi, tingkat paparan cuaca, dan target umur layanan.

Untuk memahami lebih jauh bagaimana material membrane berinteraksi dengan struktur, pembahasan mengenai kombinasi struktur baja dan kain membrane dapat digunakan sebagai bagian dari referensi perencanaan.

Peran Pre-Tension pada Struktur Membrane

Salah satu perbedaan mendasar antara membrane tensile dan atap konvensional adalah keberadaan pre-tension. Membrane membutuhkan tegangan awal agar permukaannya memiliki kestabilan dan mampu mempertahankan bentuk desain.

Tegangan awal tersebut harus direncanakan dengan memperhatikan geometri, material, kondisi tumpuan, ukuran panel, serta beban yang diperkirakan bekerja pada struktur.

Jika tegangan awal tidak sesuai, permukaan membrane dapat mengalami deformasi yang tidak diinginkan. Sebaliknya, tensioning yang terlalu tinggi juga dapat memberikan gaya tambahan pada struktur pendukung dan sambungan.

Karena itu, form-finding menjadi salah satu tahapan penting dalam perancangan membrane. Proses tersebut membantu menentukan bentuk keseimbangan permukaan berdasarkan kondisi batas dan parameter tegangan yang digunakan.

Bagaimana Beban Angin Mempengaruhi Kanopi Membrane?

Beban angin merupakan salah satu faktor penting dalam desain kanopi outdoor. Permukaan membrane yang luas dapat menerima tekanan maupun hisapan angin. Respons struktur tidak hanya ditentukan oleh kekuatan kain, tetapi juga bentuk geometri, orientasi, tinggi struktur, kondisi sekitar, serta sistem penyaluran gaya menuju pondasi.

Pada kondisi tertentu, gaya uplift dapat memberikan efek signifikan terhadap kolom, anchor, base plate, dan pondasi. Karena itu, pemeriksaan struktur harus dilakukan secara menyeluruh dari permukaan membrane hingga tanah.

Untuk pembahasan yang lebih spesifik, artikel mengenai evaluasi kekuatan struktur kanopi membrane terhadap beban lingkungan dapat menjadi referensi tambahan.

Risiko Genangan Air pada Permukaan Membrane

Selain angin, air hujan juga harus diperhatikan. Geometri membrane harus dirancang agar air dapat mengalir menuju titik drainase dan tidak membentuk genangan berlebihan.

Genangan air dapat menambah beban pada permukaan. Dalam kondisi tertentu, perubahan bentuk akibat beban tersebut dapat menyebabkan air semakin terkumpul sehingga meningkatkan beban secara progresif.

Karena itu, desain kemiringan, titik tinggi-rendah, sistem drainase, pre-tension, dan kekakuan struktur harus dikoordinasikan sejak tahap desain awal.

Form-Finding dan Analisis Struktur Tidak Bisa Dipisahkan

Dalam proyek membrane tensile, desain bentuk tidak cukup hanya dibuat melalui model tiga dimensi arsitektur. Model tersebut perlu diterjemahkan menjadi geometri struktural yang memiliki kondisi keseimbangan.

Proses form-finding digunakan untuk mendapatkan konfigurasi permukaan membrane berdasarkan parameter yang ditetapkan. Setelah bentuk diperoleh, pola potongan atau patterning dapat dikembangkan untuk proses fabrikasi.

Selanjutnya, struktur baja, kabel, sambungan, dan pondasi perlu dianalisis terhadap kombinasi pembebanan yang relevan. Pendekatan ini membantu memastikan bahwa desain arsitektur dan struktur tidak saling bertentangan.

Aplikasi Kombinasi Baja dan Membrane pada Berbagai Proyek

Kanopi Parkiran

Kanopi parkiran merupakan salah satu aplikasi yang banyak menggunakan kombinasi baja dan membrane. Sistem ini dapat digunakan untuk memberikan perlindungan terhadap panas dan hujan tanpa membuat area parkir terasa terlalu tertutup.

Untuk proyek komersial atau gedung dengan kapasitas kendaraan besar, struktur perlu dirancang berdasarkan pola parkir, jalur kendaraan, tinggi kendaraan, posisi kolom, serta kebutuhan sirkulasi.

Informasi lebih lengkap dapat dilihat pada halaman jasa kanopi membrane parkiran.

Lapangan Olahraga

Lapangan padel, tenis, basket, futsal, dan fasilitas olahraga lainnya membutuhkan perlindungan dengan bentang yang cukup luas. Posisi kolom dan bentuk atap juga harus mempertimbangkan aktivitas olahraga serta kebutuhan pencahayaan.

Pendekatan struktur membrane dapat memberikan perlindungan cuaca sekaligus mempertahankan karakter ruang terbuka. Contoh penerapannya dapat dilihat pada proyek konstruksi atap membrane lapangan padel dan referensi atap membrane untuk lapangan olahraga.

Gate Parkir dan Entrance

Pada gate parkir apartemen, mall, hotel, atau kawasan komersial, membrane dapat digunakan sebagai elemen pelindung sekaligus identitas visual. Karena area entrance biasanya menjadi titik pertama yang dilihat pengunjung, bentuk struktur perlu mendapatkan perhatian khusus.

Referensi penerapannya dapat dilihat pada proyek kanopi membrane gate parkir apartemen dan mall.

Rooftop dan Area Komersial

Rooftop membutuhkan solusi peneduh yang tetap menjaga karakter ruang terbuka. Struktur membrane dapat menjadi pilihan untuk area restoran, cafe, lounge, maupun ruang aktivitas lainnya.

Konsep tersebut dibahas lebih lanjut pada kanopi membrane untuk rooftop, terutama dalam kaitannya dengan desain, fungsi, dan integrasi struktur.

Contoh Penerapan pada Area Parkir Kendaraan

Pada proyek parkiran mobil, konfigurasi baja dan membrane perlu disesuaikan dengan jumlah kendaraan, pola parkir, lebar jalur, posisi kolom, serta kebutuhan manuver kendaraan.

Desain yang terlihat sederhana dari luar sebenarnya membutuhkan koordinasi antara struktur dan layout. Kesalahan posisi kolom dapat mengganggu pintu kendaraan, jalur sirkulasi, atau radius putar kendaraan.

Karena itu, perencanaan harus dimulai dari layout area, dilanjutkan dengan konsep struktur dan geometri membrane. Contoh penerapan dapat dilihat pada proyek konstruksi kanopi membrane parkiran mobil.

Bagaimana Menentukan Desain Kanopi Membrane yang Tepat?

Pemilihan desain sebaiknya tidak hanya berdasarkan bentuk yang terlihat menarik. Beberapa faktor harus dipertimbangkan secara bersamaan, seperti fungsi area, bentang, tinggi struktur, kondisi lingkungan, arah angin, sistem drainase, akses instalasi, material membrane, dan anggaran.

Inspirasi bentuk dapat dipelajari melalui halaman desain kanopi membrane, model, dan konsep atap membrane. Namun, bentuk akhir tetap perlu disesuaikan dengan hasil perhitungan dan kondisi aktual proyek.

Faktor yang Mempengaruhi Harga Kanopi Membrane

Harga kanopi membrane tidak dapat ditentukan hanya berdasarkan harga kain per meter persegi. Biaya proyek merupakan gabungan dari material membrane, struktur baja, kabel, hardware, fabrikasi, pondasi, finishing, transportasi, instalasi, peralatan kerja, dan tingkat kompleksitas desain.

Bentang yang lebih besar, geometri yang lebih kompleks, spesifikasi material premium, kebutuhan struktur khusus, serta kondisi lokasi yang sulit dijangkau dapat meningkatkan biaya konstruksi.

Untuk mendapatkan gambaran faktor pembentuk biaya, lihat estimasi harga kanopi membrane terbaru.

Mengapa Engineering Penting Sebelum Fabrikasi?

Fabrikasi sebaiknya dilakukan setelah desain dan parameter struktur telah mendapatkan persetujuan. Tahapan engineering dapat meliputi pengumpulan data lokasi, konsep arsitektur, penentuan sistem struktur, form-finding, analisis pembebanan, desain sambungan, shop drawing, serta pengembangan pola membrane.

Dokumen tersebut menjadi dasar untuk proses fabrikasi. Dengan demikian, risiko perubahan ukuran di tengah proses produksi dapat dikurangi dan koordinasi antara tim lapangan, fabrikator, konsultan, serta kontraktor utama menjadi lebih terarah.

Pada proyek profesional, kualitas hasil akhir tidak hanya ditentukan oleh material. Kualitas desain, fabrikasi, instalasi, dan kontrol mutu harus berjalan sebagai satu rangkaian.

Memilih Kontraktor Kanopi Membrane untuk Proyek Komersial

Ketika memilih penyedia jasa, pemilik proyek sebaiknya mengevaluasi pengalaman proyek, kemampuan engineering, kualitas fabrikasi, spesifikasi material, sistem sambungan, metode instalasi, serta kemampuan memberikan dokumen teknis.

Portofolio juga dapat digunakan untuk melihat jenis proyek yang pernah dikerjakan. Anda dapat melihat portofolio proyek Prima Membrane sebagai salah satu referensi.

Selain itu, pastikan komunikasi antara pemilik proyek dan kontraktor dilakukan sejak tahap awal. Data seperti dimensi area, lokasi, fungsi bangunan, foto lapangan, kebutuhan bentang, dan konsep arsitektur akan membantu proses estimasi dan engineering menjadi lebih akurat.

Struktur Baja dan Membrane Harus Dirancang sebagai Satu Sistem

Kesalahan yang sering terjadi dalam proyek kanopi adalah memperlakukan struktur baja dan membrane sebagai dua pekerjaan yang sepenuhnya terpisah. Padahal, perubahan pada satu elemen dapat memengaruhi elemen lainnya.

Perubahan tinggi mast dapat mengubah bentuk membrane. Perubahan bentuk membrane dapat mengubah distribusi gaya. Perubahan gaya dapat memengaruhi ukuran kabel, sambungan, kolom, dan pondasi.

Karena itu, pendekatan terbaik adalah merancang keseluruhan sistem secara terintegrasi sejak awal. Prinsip safety factor pada struktur kanopi membrane juga perlu menjadi bagian dari pertimbangan engineering sesuai standar dan kondisi proyek yang digunakan.

Kesimpulan

Kombinasi struktur baja dan kain membrane pada kanopi modern memberikan peluang untuk menghasilkan struktur yang ringan, fleksibel secara arsitektur, dan mampu digunakan pada berbagai kebutuhan outdoor. Namun, keunggulan tersebut hanya dapat dicapai apabila baja, membrane, kabel, sambungan, pondasi, dan sistem drainase dirancang sebagai satu kesatuan.

Membrane bukan sekadar kain penutup dan baja bukan sekadar tiang penyangga. Keduanya bekerja dalam sistem struktur yang membutuhkan geometri tepat, tegangan awal, jalur transfer gaya yang jelas, serta perhitungan terhadap beban lingkungan.

Untuk kebutuhan proyek parkiran, lapangan olahraga, rooftop, entrance, fasilitas komersial, maupun bangunan publik, tahap awal yang penting adalah menentukan fungsi area, dimensi, konsep bentuk, spesifikasi material, dan kebutuhan struktur. Dari data tersebut, desain dapat dikembangkan menuju engineering, fabrikasi, hingga pemasangan.
